Verkauft Zündschlossbeleuchtung modifiziert für T23 Celica *Einzelstück*

Moin!

Ich verkaufe hier ein einzigartiges Teil, das es so eigentlich nicht gab. Es ist eine originale Toyota Zündschlossbeleuchtung, die auf eine Celica T23 Lesespule angepasst, modifiziert und vereint wurde. Sie stammt aus dem Wagen meines Kumpels und entspricht dem Teil, das ich damals für meinen Celica auch gebaut habe.

Das Teil passt jetzt, nach den ganzen Modifikationen Plug&Play auf den Celica T23. Der Einbau ist relativ easy. Ein paar Bilder dazu habe ich auch gemacht, die ich nacher nochmal hochladen werde. Im Prinzip wird die originale Lesespule einfach nur vom Zündschloss abgezogen und dafür die beleuchtete aufgeclipst. Die beiden Kabel für die LEDs werden dann an die Beleuchtungssteuerung mit angeschlossen, sodass die Zündschlossbeleuchtung einschaltet, wenn eine Tür geöffnet wird und nach einigen Sekunden gedimmt ausgeht, wenn die Tür geschlossen wird. Ebenso schaltet sie ein, wenn man per FFB die Tür entriegelt. An welche Kabel die beiden Leitungen kommen, werde ich auch gleich in einem zweiten Post noch zeigen.

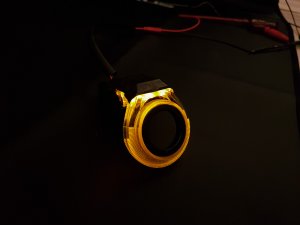

Natürlich ist die Beleuchtung in der einzig wahren fürn den Celica - in Amber!

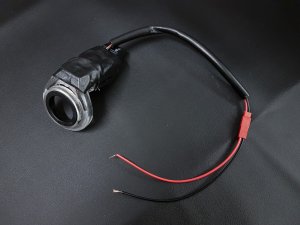

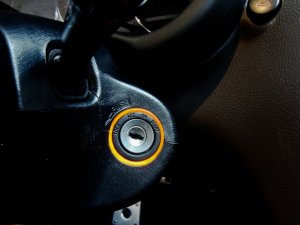

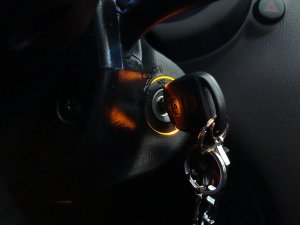

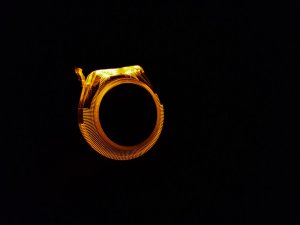

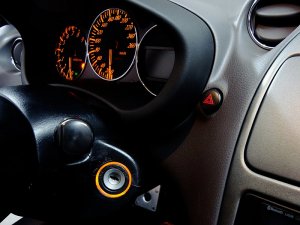

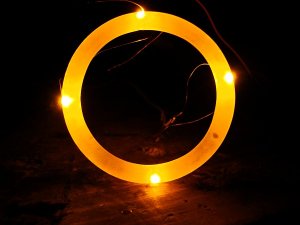

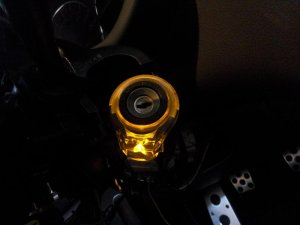

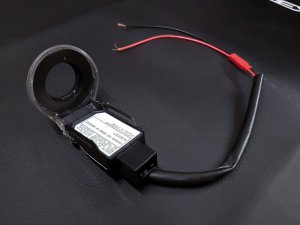

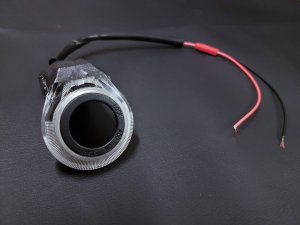

Hier ein paar Bilder des Teils (die Bilder im am Auto montierten Zustand zeigen meine eigene in meinem Celica - die Bilder im ausgebautem Zustand zeigt die Lesespule, die verkauft wird)

Der Preis ist fix von meinem Kumpel vorgegeben. Man bedenke, das es einige Tage dauert, dieses Teil in mühseliger fummeliger Arbeit zu bauen, anzupassen und zu modifizieren. Man muss nämlich sowohl das Spenderteil, als auch das eigene Teil völlig zerlegen, bohren, feilen, schleifen, dremeln, schneiden, löten, kleben. Und auch das passende Spenderteil muss man überhaupt erstmal bekommen, welches alleine schon oftmals dreistellig kostet.

180 Euro inkl. Versand (D)



Liegt leider nicht in meinem Ermessen
Würde meine eigene aber auch nicht her geben - jeder, der das mal nachgebaut hat versteht, was ich meine - das müsst ihr mal selbst gemacht haben um zu verstehen, was das für ein Akt ist



Probierts aus
Ich habe jedenfalls schon so einige Toyota Teile ausprobiert...Auris, Avensis, Lexus, RAV4...keine hat gepasst.
Nichtmal die originale grüne JDM Celica Beleuchtung passt in dem deutschen Celica, weil ja in Japan die WFS entfällt und sie daher wieder kleine, aber feine Unterschiede in der Zündschlossumrandung haben. So ähnlich ist es auch bei RAV4, Avensis und Auris. Sie sehen oftmals gleich aus, waren im Endeffekt dann aber anders aufgebaut. Und wenn man versuchte, das komplette Teil zu übernehmen, hat die Frequenz nicht gepasst bzw. gab es Fehlermeldungen.
Und da blieb für mich im Endeffekt nur, den ganzen Kram passend zu machen

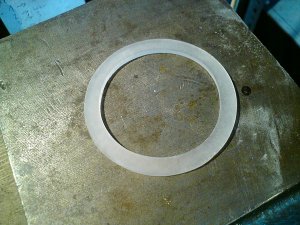

Oder halt die Variante, die ich vor etwas über 13...14? Jahren hatte...komplett selbst bauen.

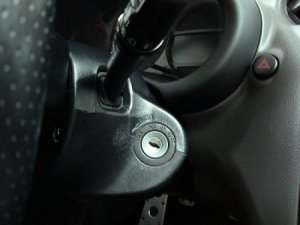

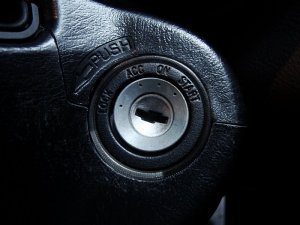

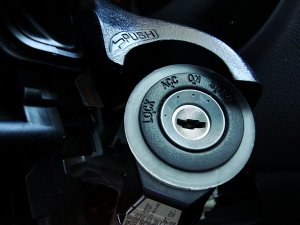

Daran störte mich halt immer, das man nur einen schmalen Lichtschein durch die kleine Lücke gesehen hat, weil halt keine richtige Lücke vorgesehen ist, da das Zündschloss praktisch formschlüssig abschliesst, mit der Verkleidung. Auf dem letzten Bild zu sehen. Das führt oft auch dazu, das der Lichtschein teilweise nur oben oder unten zu sehen ist. Und das gefiel mir nie.

In der OE Toyota Variante ist ja der LOCK START Ring bewusst schmaler gemacht, damit der Leuchtring Platz hat und so deutlicher zu sehen ist.



Moin, das kriegen wir kostenlos hin



Jau, hier kann man es anschliessen. Dann verhält sich die Zündschlossleuchte folgendermaßen (im Prinzip wie die Innenleuchte auch) :
- Unlock per Fernbedienung -> schaltet sie ein
- Lock per Fernbedieung -> schaltet sie aus
- Öffnet man die Tür -> schaltet sie ein
- Schliesst man die Tür -> schaltet nach der Zeit gedimmt ab, wie die Innenraumleuchte auch abschaltet
- Ich glaube (bin lange keinen Celica mehr Nachts gefahren), sie schaltet auch sofort gedimmt aus (wie die Innenleuchte auch), wenn man die Tür zu zieht und sofort die Zündung einschaltet
- Beim Celica weiss ich gar nicht mehr, ob der auch schon die Innenraumleuchte einschaltet, wenn man die Zündung ausschaltet. Glaube der Celica hat das noch nicht gemacht, ist wie gesagt zu lange her, das ich mal einen bei Dunkelheit gefahren bin

Folgende Kabel:

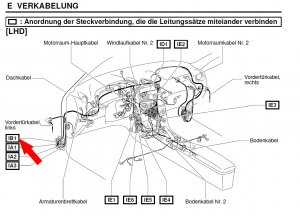

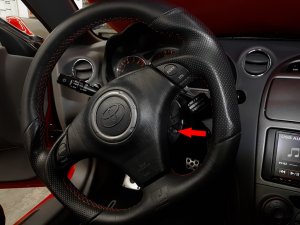

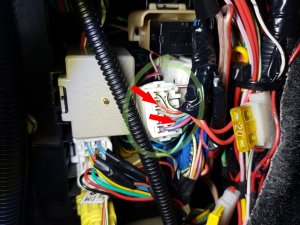

Im Verteilerkasten im Fahrerfussraum links, hinter der Schwellerverkleidung Kupplungspedal links die Ecke.

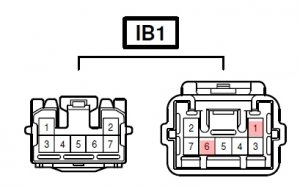

Da ist der Stecker IB1. Im IB1 Stecker sind ein blau/weisses und rot/weisses Kabel. Position 1 und Position 6. Je nachdem, von welcher Seite man schaut.

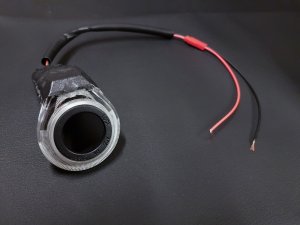

Plus (rotes Kabel der Zündschlossleuchte) kommt an das blau/weisse im Stecker und Masse (schwarzes Kabel der Zündschlossleuchte) kommt an das rot/weisse Kabel im Stecker.

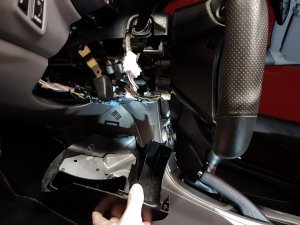

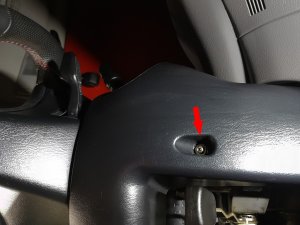

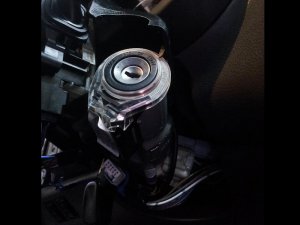

Einbau der Lesespule sollte selbsterklärend sein. Die eine Schraube der unteren Lenksäulenverkleidung losschrauben, Lenkrad einmal nach links drehen und die rechte Schraube der Lenksäulenverkleidung rausschrauben, Lenkrad nach rechts drehen und linke Schraube der

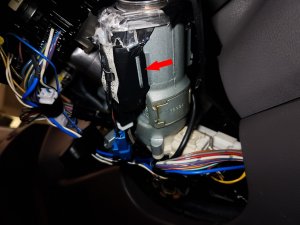

Verkleidung rausschrauben, oberen Teil und unteren Teil der Lenksäulenverkleidung trennen und beide entfernen (ggf. Lenkradverstellhebel lösen und Lenkrad nach oben oder unten verstellen, je nach Notwendigkeit), Stecker der Lesespule abziehen, Lesespule links und rechts vorsichtig mit einem Schraubenzieher ausclipsen, dann kann man sie rausnehmen.



Thx. Schick nochmal Deine Adresse per WhatsApp

Grüße
