T23 Multifunktionslenkrad

Moin!

Das ist nicht so ganz einfach, denn: Die Toyotas mit Multifunktionstasten hatten meist erst die moderneren Toyota. Das führt zu folgendem Problem mit dem Airbag. Die neueren Toyotas hatten schon Mehrstufenzündung, der Celica nicht.

Der einzige, der mir jetzt so einfällt wäre der Corolla E12 Vorfacelift. Der hatte auch mal ein Lenkrad mit Tasten an der Seite und einfacher Airbag Zündung. Aber ob der Gasgenerator soweit gleich ist und keinen Fehler wirft, habe ich nie ausprobiert und kann ich Dir nicht sagen!

Dazu kommt noch, das der Flansch vom Lenkrad auch in das Spiralkabel passen muss, denn da gab es auch Unterschiede.

Nächste Massnahme wäre den Celica Airbag in das andere Lenkrad zu setzen, aber soweit ich das in Erinnerung habe, ist die Klemmung beim E12 Airbag anders.

Ich habe in meinem Lenkrad beispielsweise den RAV4 Airbag, weil der zu 100% (Gasgenerator, etc) identisch ist. Allerdings gab es diesen RAV4 in der Generation nicht mit Multifunktionstasten.

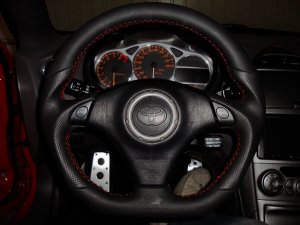

Hier mein Lenkrad:


Nächstes Problem: Verkabelung. Du benötigst ein anderes Spiralkabel, das voll durchkontaktiert ist, da das Celica Spiralkabel nur ein Einzelkabel für die Hupentaste hat. Das wäre erstmal nicht das grosse Problem, denn man kann dafür das US Spiralkabel benutzen, da das eine volle Durchkontaktierung besitzt, weil es da mal ein Lenkrad mit Schalttasten und Tempomat gab...dieses hatte ich auch schonmal eingebaut, da ich damit Zubehör angesteuert habe. Hier ein Video davon:

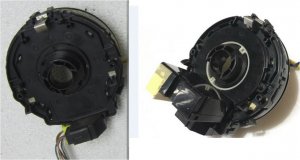

Das Spiralkabel im Vergleich:

Hier rechts das dickere, ist komplett durchkontaktiert, links ein Standard Celica Spiralkabel:


Hier im schwarzen Stecker nochmal die "Mehr Pins" (Die europäischen manuellen Celicas haben nur einen Pin für die Hupe):


Nächstes Problem: Funktioniert nur bei PreFacelift Modellen, da der Facelift VSC hatte und dementsprechend den Lenkwinkelsensor in der Einheit mit dranhängt. In den USA gab es beim Celica aber kein VSC, somit kann man den Lenkwinkelsensors des Facelift Celicas nicht unterbringen. Man müsste hier also ein komplett anderes Spiralkabel finden, das 1.mechanisch passt und 2.die gleichen Lenkradumdrehungen verträgt (4rounds, 5rounds, 6rounds), 3. der Lenkradflansch reinpasst (da es Unterschiede gab)

Nächstes Problem : Sollte man ein passendes Lenkrad gefunden haben, der Airbag passen, das Spiralkabel passen....muss man sehen, ob die Tasten überhaupt genutzt werden können. Es kann gut sein, das eine Steuerelektronik in der Tasteneinheit zu finden ist und es sich bei den Tasten nicht ganz einfach nur um "analoge" Masseimpulse handelt, sondern unter Umständen um Bussignale, was also eine entsprechende Auswertelektronik (Steuergerät) benötigt. Das kommt dann aber auch drauf an, welches Lenkrad man nun nimmt. Auch wegen der Anzahl muss man schauen...denn im US Celica Spiralkabel hat man maximal 5 Pins, die genutzt werden können.

Der Celica mit den Tasten hatte ganz einfach Masseimpulse.

UPDATE 2017:
Meine Lenkradsteuerung funktioniert nun



ui...lange ists her
Ich habe oben erstmal das Endergebnis upgedated, wie es bei mir auch immernoch verbaut ist. Sprich: US Automatik Lenkrad mit den Schalttasten, voll belegtes Spiralkabel (auch wegen dem Tempomaten), und dann dem Alpine LFB Interface von Opel (weil die LFB bei Opel einfach konventionell widerstandsgesteuert ist und das viel einfacher zu bauen ist...einfach passende Widerstände in die Leitungen vom Interface bzw. den Schalttasten des Lenkrads)

Aber wie Du schon richtig erkannt hast, ist es beim Facelift nicht so ohne weiteres machbar, eben weil man ein Spiralkabel benötigt, das einserseits voll belegt ist, auf den Celica passt und vor allem die Aufnahme für den Lenkwinkelsensor (vom VSC) vorbereitet hat. Das ist ja auch genau das Ding, warum wir PreFacelift Fahrer ohne Probleme einen US Tempomaten verbauen können und die Facelift Fahrer nicht. Weil wir im PreFace kein VSC haben. Und da es in den USA (wo es den Tempomaten gab) den Celica nicht mit VSC gab, gibt es das entsprechende Spiralkabel nicht.

Es mag sein, das man da irgendwas basteln kann, also aus zwei Teilen eins macht, also aus einem nicht voll belegten VSC Spiralkabel das Gehäuse nimmt und von einem voll belegten NonVSC US Spiralkabel die Innereien...aber das müsste man alles erstmal ausprobieren. Eventuell gab es auch irgendwo in einem Modell ein passendes voll belegtes Spiralkabel mit VSC, das auf den Celica passt, aber das müsste man erstmal herausfinden



Ich habe für Matzel sein Kenwood Radio mal die Schalttasten vom Automatik Lenkrad modifiziert. Auch mit Widerständen. Hat funktioniert.

Ich schaue halt immer, das ich ein Interface für Opel Astras für das entsprechende Radio bekomme.

Mein Alpine Interface war ja für Opel und das Kenwood Interface auch für Opel. Weil: Die Interface Hersteller müssen das ja so bauen, das die Opel LFB Tasten mit dem Interface kommunizieren können. Und Opel hat besagte Widerstände in den LFB Tasten am Lenkrad. Also bauen die Interface Hersteller das dann so, das es über Widerstände angesprochen wird.

Deshalb muss man im Prinzip nur ein Radio haben, für das es ein Opel Astra (ich meine G oder H) LFB Interface gibt. Dann kann man immer mit Widerständen in den Schalttasten arbeiten.

Aaaach jetzt wo Du es sagst...hatten wir nicht damals sogar zusammen danach die Teilekataloge durchsucht?



Ich habe gerade nochmal ein paar Teilenummern verglichen. Der deutsche MR2 Facelift mit VSC und Automatik hat von der Teilenummer her das selbe Spiralkabel drin, wie der US T23 mit Automatik und Tempomat, was ich bspw. bei mir eingebaut habe. (84306-44010).
Daher MUSS es funktionieren, das man den Lenkwinkelsensor des Facelift Celicas an dieses Spiralkabel clipsen kann. Vom Platz her sieht es auch so aus.

Hast Du da mal Fotos von?

Mit dem besagten Spiralkabel aus dem US Celica mit Automatik und Tempomat bzw. das baugleiche Teil aus dem EU MR2 W3 mit Automatik und VSC sollte es funktionieren.
Dann könntest Du auch gleich einen Tempomaten verbauen.

Ausprobieren würde ich das bei Deinem natürlich schon gerne mal
Man müsste die Teile mal beschaffen bzw. zumindest erstmal das Spiralkabel, um zu testen, ob der Lenkwinkelsensor drauf passt. Ist nicht all zu schwer zu bekommen.

https://www.ebay.com/itm/404398174781?hash=item5e2802723d:g:eUEAAOSwD5ZktJ0X&amdata=enc:AQAIAAAA0CuLEz+ArwOu0LhdPrhF8/aK6iN6az94ahgI6d8C7tGDzimChIOE/28TwDczGuaJK+JURkEEPmp+L4r8Ev+F7tf0+1HZ/zSx+AxmS7774Roamd9rJ0faXKKpq5k6QfYzs0ZXfwcRXHEZoxHLkBAl2u+CylRlVO+LcoMZ/ZIeu7wN/2ZP/9NUqRb00Nttid8UYkcrGnWmc8Y3/voeihNOFgM+XFSuqPsMB8t+iWrtDG7L02tgaJS1QTFxMy6Y+HQhbBNTEpLy8RbOI4kkLX0H6po=|tkp:Bk9SR4rHxYezYg&LH_ItemCondition=4

Das hier in Litauen müsste auch Vollbelegung haben
https://www.ebay.de/itm/30481212520...LEDMlyzWi3zzZP4R1oW3qz6qSyia|tkp:BFBM8OaHiLNi



Zum testen würde erstmal das Spiralkabel aus Litauen reichen. Dann könnten wir mal Dein Lenkrad abnehmen und Dein Spiralkabel und dann mal den Lenkwinkelsensor davon abziehen und gucken, ob er auf das Teil drauf passt. Wenn dem so ist, kann man mal weiterschauen. Sprich wegen Lenkradtasten und / oder Tempomat. Man müsste dann auch mal schauen, was dein Radio überhaupt Lenkradfernbedienungsmäßig mäßig verarbeiten kann.

EIn komplettes Lenkrad (komplett immer schwer zu finden, weil mit Tasten, mit Tempomathebel, mit Abdeckung) habe ich hier gesehen. Einmal besserer, einmal schlechterer Zustand:

https://www.ebay.de/itm/404403606375?_trkparms=amclksrc=ITM&aid=777008&algo=PERSONAL.TOPIC&ao=1&asc=20221115143057&meid=7493cc8d5e5f48acbd5fe976ce3e25eb&pid=101612&rk=1&rkt=1&itm=404403606375&pmt=1&noa=1&pg=4375194&algv=RecentlyViewedItemsV2&brand=Toyota&_trksid=p4375194.c101612.m4236&_trkparms=parentrq:98c7abb91890a570833db3bbffff6826|pageci:0b39ebcf-2cb2-11ee-bcd6-261e06ac010a|iid:1|vlpname:vlp_homepage

https://www.ebay.com/itm/234606649023?_trkparms=amclksrc=ITM&aid=777008&algo=PERSONAL.TOPIC&ao=1&asc=20221115143056&meid=07d2f50f136049f38ff4f4ad366bd4d1&pid=101612&rk=1&rkt=1&itm=234606649023&pmt=1&noa=1&pg=4375194&algv=RecentlyViewedItemsV2&brand=Toyota&_trksid=p4375194.c101612.m4236&_trkparms=parentrq:98cfe94d1890a550e77c66e6ffff1abc|pageci:4d225dc1-2cb3-11ee-9cbe-1e319430664e|iid:1|vlpname:vlp_homepage


Aber wie gesagt, als aller erstes am besten erstmal ausprobieren, ob der Lenkwinkelsensor ans Spiralkabel passt.

Vielleicht hat unser Kollege "yv85" ja noch Reste davon liegen zum ausleihen Ich habe in unseren Chats tatsächlich noch die Konversation und ein paar Fotos gefunden. @yv85: Du hast ja wirklich alles komplett da gehabt. Warum hast Du dann eigentlich nie weiter dran gearbeitet?

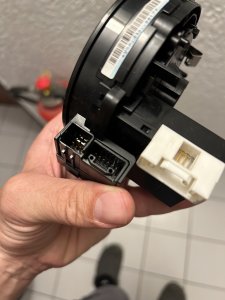

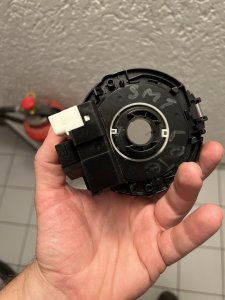

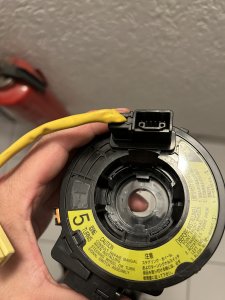

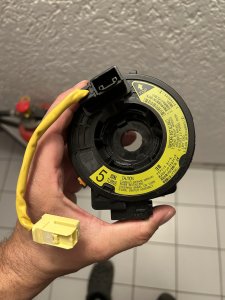

Es könnte tatsächlich hinhauen. Hier mal ein Vergleichsfoto links das Spiralkabel T23 US m. Tempomat und Automatik ohne VSC also ohne den Lenkwinkelsensor. Und rechts ein T23 EU Spiralkabel mit VSC und dahinter eingeclipsten Lenkwinkelsensor. Man kann links erahnen, das dort der Lenkwinkelsensor tatsächlich eingeclipst werden kann (siehe z.B. die weissen Nasen vom Ring des LWS die in die Kerben greifen, die beim linken Spiralkabel auch vorhanden sind (kerben) und auch die beiden schwarzen runden Pins bei 3 Uhr und 9 Uhr, wo der LWS eingehängt ist.

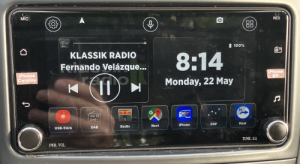

Ich habe mich mal im Handbuch von dem Q67PRO Radio umgeschaut und konnte nichts zur Belegung dieser Stecker finden. Auch von einer LFB stand jetzt erstmal nichts explizit drin und ich habe auch kein Interface gefunden. Lediglich im EONON Zubehör eine Bluetooth Umschnall-FB.

ABER: Wenn man sich mal bei Youtube etwas umschaut und googlet, findet man mehrere Berichte und Videos davon, das viele Chinakracher anscheinend generell teilweise einfach direkt mit der LFB verkabelt werden können und die Radios dann in einem separaten Menü angelernt werden können, welche Taste welche Funktion durchführen soll. Und teilweise bei anderen wiederum auch eine Widerstandssteuerung und dann auch wieder welche, die wohl je nach gewünschter Funktion das jeweilge Kabel beschriftet haben, wo man dann welche Funktion verkabeln muss.

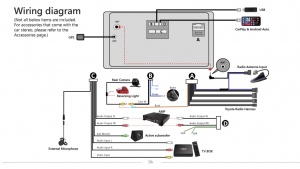

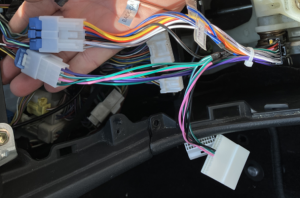

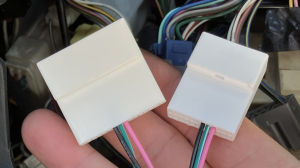

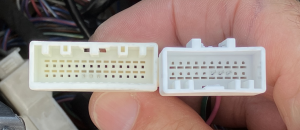

Jetzt wäre es mal interessant zu wissen, wie das im EONON gemacht ist. Ob es ein Menü zur Programmierung der Tasten besitzt und vor allem, ob die Kabel beschriftet sind, damit man weiss, wo man welche Funktion hinlegen muss. Steht was auf den Kabeln drauf oder auf dem Radio oben eventuell ein detailierter Verkabelungsplan. Ich hätte jetzt gesagt, das dieses grüne, rosane und schwarze Kabel nur Y-Abzweige des Stromsteckers ist, für externe Geräte. Denn es sieht so aus, als ob diese Kabel in den blauen OE Stromstecker münden. ABER die Stecker bzw. Buchsen sind definitiv Toyota LFB Stecker. Ich kenne die ja aus den diversen Toyotas. Der 20Pin war für ältere LFBs und der 28P für neuere LFBs.

Hier mal zwei Videos, wo Toyota Fahrer ihre LFB an Chinakrachern angeschlossen haben:

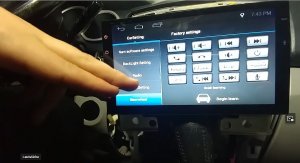

Hier mal das Programmiermenü eines Pumpkin Chinakrachers







Es gibt noch etliche Videos mehr, wenn man nach "Toyota Steering wheel chinese android aftermarket radio" sucht. Wobei Toyota dabei egal ist, weil wir unsere Tasten ja eh mit individuellen Widerständen versehen können, weil diese Tasten ja sonst nur Masseimpulse durchschalten. Ausser das Eonon verarbeitet Masseimpulse auf dem jeweilig angeschlossenem Kabel.

Es gibt auch universelle Interfaces, die für Chinese resistive programming genutzt werden können - ich vermute, diese Uni-Interfaces haben Widerstände drin, sodass man sich das selbst verbauen der Widerstände spart. Der Stecker dieses Interfaces gleicht auch sehr stark dem des leeren Steckers von Ralf seinem Radio und würde wiederum bestätigen, das das EONON doch für die OEM LFB Stecker vorbereitet ist.

https://incartec.co.uk/product/Toyota-Audio-Steering-Wheel-Control-Interface-ISO-Cable-29-648
Universal 29-025
Self-Pinning Patch lead for Alpine, Kenwood, JVC (single wire), Pioneer, Sony and Chinese/Resistive programming head units with either two wires or a 3.5mm jack.
