T23 Klimadisplay invertieren (Durchleuchtung umkehren)

Moin!

Vor einigen Jahren hatte "Merlin" mal ein paar Bilder zu diesem Thema gemacht und hier gezeigt. Nur leider sind diese down!

Da ich den Umbau nun auch gemacht habe, habe ich gleich ein paar Fotos geschossen und füge sie hier nunmal ein, damit der nächste, der danach sucht, entsprechendes findet.

Es geht bei diesem Umbau darum, die Durchleuchtung des LCD Displays der Klimabedienung umzukehren. Normalerweise leuchtet bei unserem Display ja nur der Hintergrund komplett und die Ziffern sind schwarz. Nach diesem Umbau ist der Hintergund unbeleuchtet und nur die Ziffern leuchten, ähnlich wie im Display unseres Tachos, was dann optisch sehr gut zusammenpasst.

Erreicht wird dieser Effekt mittels Polarisationsfolie. Durch drehen (oder auch umdrehen) dieser Folie, ändert man den Winkel und somit die Absorbation des Lichtes.

Hier vorab ein kleines Video der Folie vor einem TFT Bildschirm:
https://www.youtube.com/watch?v=JA8ViYABVeU&feature=youtu.be

Und hier schonmal das Ergebnis:

Klimabedienteil Original:

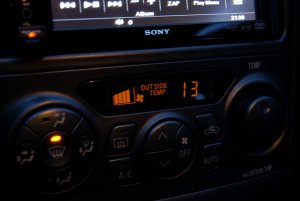

Klimabedienteil nach Umbau:


Passt nun perfekt zu allen anderen Displays des Celicas:


Hier einige Bilder während des umbauens:

Wenn das Bedienteil soweit zerlegt wurde, sieht der Display original noch so aus:


LCD Displays haben generell schon Polarisationsfolien aufgeklebt, da diese Displays sonst schlichtweg nichts anzeigen könnten. Diese originale Folie muss nun abgezogen werden. Ich habe den Display vorher mit einem Heissluftfön erwärmt, damit der Kleber sich einigermaßen anlöst. Dann habe ich mit einem Skalpell die Folie angehoben und konnte sie dann über den ganzen Display "filetieren" und teilweise auch so abziehen:


Man könnte diese Folie theoretisch auch einfach umdrehen und auf den Display legen, da sie dadurch den selben Effekt erzielt, wie mit anderer Polarisationsfolie. Allerdings ist die Originalfolie durch die Klebereste nicht mehr zu verwenden.

Nun müssen die Klebereste der originalen Folie vom Display entfernt werden:


Das ist recht mühsam. Ich habe dafür folgendes Zeug genommen (Soluwash S akachemie):


Hat man dann alles vom Kleber runterbekommen, glänzt das Display wieder richtig schön:


Jetzt muss der passende Winkel der Folie gefunden werden, damit ich sie zuschneiden kann. Dafür drehe ich die Folie solange, bis ich den gewünschten Effekt habe. In dieser Position wird die Folie dann ausgeschnitten:


Hier ein Video, wo ich den passenden Winkel suche:
https://www.youtube.com/watch?v=vzjQzbCoHMU

Dann habe ich die Folie etwa auf das Maß des Displays ausgeschnitten:


Kurzen Testlauf ob der Effekt okay ist:


Dann habe ich mit zwei kleinen Stückchen doppelseitigen Klebeband die neue Folie auf dem Display fixiert (Bei einigen Folien muss noch eine Schutzfolie abgezogen werden und manche sind auch selbstklebend):




Wie das Ergebnis aussieht, seht ihr ja oben.
Man sollte den richtigen Winkel der Folie suchen, während das Klimadisplay in Betrieb ist, da man nur dann sehen kann, ob man den Winkel korrekt getroffen hat.
Daher habe ich hier noch ein Foto der Pinbelegung, um es auch im ausgebauten Zustand an 12V zu betreiben:


Licht+ wird nicht unbedingt benötigt. +12V und Masse Pin reichen aus.
Licht+ wird nur benötigt, wenn man auch das Tastenfeld leuchten lassen möchte!

Schöne Grüße,
Ben



Grüße!
LOS...TU ES!
Passt wirklich super zum Tacho und sieht auch sonst sehr wertig aus!

Eigentlich dürftest Du unseren Display niemals ohne Beleuchtung sehen, denn die Beleuchtung aktiviert sich ja automatisch, wenn er etwas anzeigt. Mithin gibt es da also kein Problem!
Aber auch in der Lesbarkeit oder Helligkeit habe ich keinen Unterschied zum Originalzustand feststellen können...es ist schlichtweg einfach nur umgedreht, ohne Einbußen.

Wegen Folienunterschieden hatte ich vorab auch etwas gesucht und im Endeffekt ist es so, das eigentlich alle Folien den Zweck des abdunkelns erfüllen. Es soll wohl bei der totalen Abdunkelung messbare unterschiede im Abdunkelungsgrad in % geben (Gibt wohl 98%, 95%, etc...)...aber optisch soll man das nicht bemerken, laut Internetrecherche.
Aber in der optisch / chemisch / etc.pp Abteilung kenne ich mich absolut nicht aus.

Ich kann lediglich sagen, das ich diese Folie hier benutzt habe, und damit, wie man sieht, voll zufrieden bin
